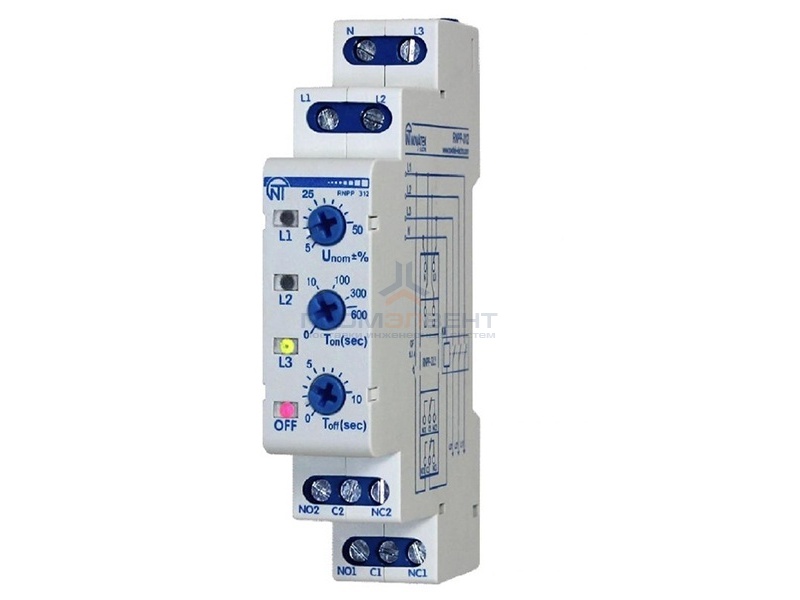

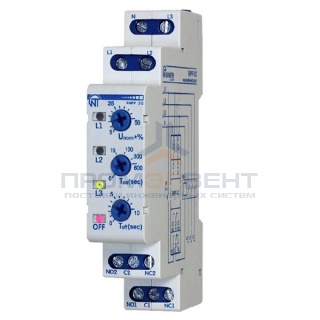

Трехфазное реле напряжения, перекоса и последовательности фаз РНПП-312

Трехфазное реле напряжения для защиты трехфазных приборов РНПП-312

Отслеживает действующее значение напряжения. Защищает трехфазное электрооборудование от аварий:

- нарушение чередования фаз
- выход значения напряжения за пределы уставки
- нарушение последовательности и слипания фаз
- нарушение полнофазности и симметричности сетевого напряжения

Возможность отключения контроля по:
- последовательности и симметричности сетевого напряжения
- полнофазности и симметричности сетевого напряжения
- понижения напряжения; повышения напряжения

Реле является незаменимым элементом любых схем АВР, а также схем управления питанием.

Номинальное фазовое / линейное напряжение	400-230 В
Частота сети	45...65 Гц
Диапазон регулирования по Umin	5 %
Диапазон регулирования по Umax	50 %
Диапазон регулирования времени срабатывания защиты	0-10 с
Фиксированная задержка срабатывания по Umax	12 с
Диапазон регулирования времени АПВ	0-600 с
Фиксированная задержка срабатывания по минимальному	12 с
Время срабатывания при обрыве одной из фаз, не более	0,2 с
Время готовности при подаче напряжения питания, не более	0,2 c
Величина определения перекоса фаз	30 В
Гестерезис по перекосу фаз	5-6 В
Гестерезис возврата по напряжению	5-6 В
Номинальное напряжение изоляции	450 В
Номинальное импульсное выдерживаемое напряжение	4,0 кВ
Сечение проводов для подключения к клеммам	0,5 - 1,5 мм2
Масса, не более	0,1 кг
Габаритные размеры	90x17,8x64,4 мм
