Что такое система дымоудаления: устройство и принцип работы

Системы дымоудаления направлены на сбор и вывод из помещения газообразных продуктов горения. При возникновении пожара это нужно по нескольким причинам:

• Улучшение видимости для организации правильной быстрой эвакуации.
• Исключение отравления людей дымом.
• Предотвращение оседания на стенах и других поверхностях продуктов горения.

При проектировании, установке дымоотводящего комплекса, важно учитывать как особенности конкретного помещения, так и все потенциальные угрозы. Рассмотрим, какие виды СДУ используют, по какому принципу работает техника, что стоит учитывать при ее подборе.

Где устанавливается СДУ

Обычно монтаж проводят в местах большого скопления людей и на тех маршрутах, которые будут использованы для эвакуации. Среди традиционных мест монтажа есть такие, как:

• Холлы и коридоры жилых помещений. Специальные дымоходы и дополнительная техника потребуются в том случае, если высота здания составляет более 28 метров.
• Находящиеся под землей участки, туннели без инсоляции. Назначение не имеет значения.
• Коридоры длиной более 15 метров, находящиеся внутри промышленных или складских объектов. Категории пожароопасности — А—В2 либо В3.

Также практикуют установку комплектов оборудования в атриумах, лестницах, промышленных помещениях и местах с другим назначением.

На сколько видов делится система дымоудаления

При установке дымоудаления, где требуется поддержание высокого уровня безопасности, важно понимать особенности конструкции, рабочие характеристики, список выполняемых функций.

СДУ бывают двух типов:

• Статические. Если в помещении пожар, начинается задымление, датчики отключают вентиляцию здания. Кислород в таком случае тоже перестает поступать — это важно для нейтрализации распространения горения. Активация системы останавливает дым, запирает его в комнате. В условиях замкнутого пространства происходит сильный прогрев, вводятся серьезные ограничения на проведение организованной эвакуации.

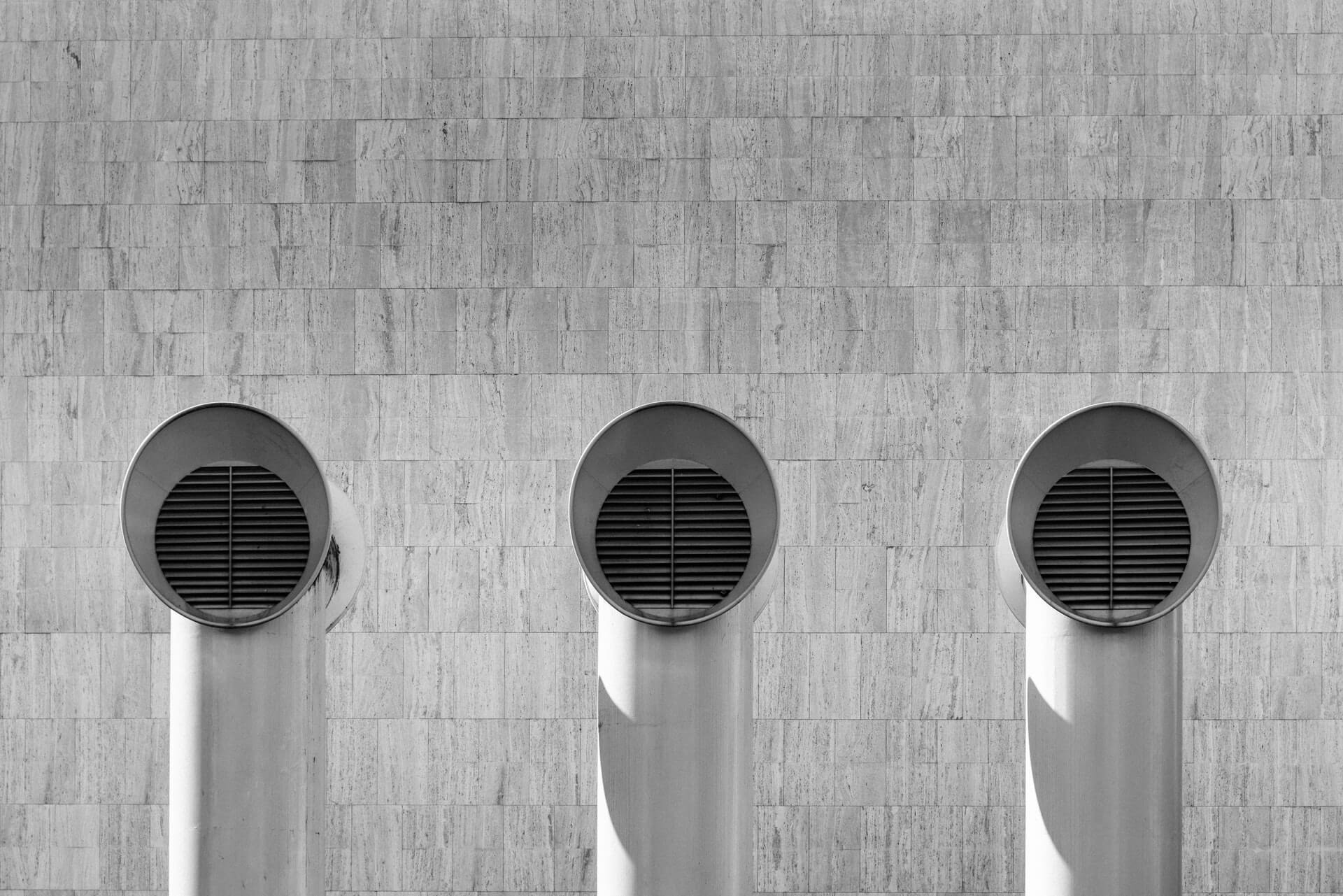

• Динамическая. Принцип действия отличается. Если датчики сигнализации фиксируют признаки горения, включается постоянная принудительная циркуляция воздуха. Основу в таком случае составляют мощные вентиляторы. Дым отводится, зрительно воздух становится чище. При это сохраняется вероятность отравления угарным газом и продуктами горения, температура тоже растет. Важное отличие от статической системы заключается в допустимости проведения эвакуации.

Как работает дымоудаление

Принцип функционирования устройств, следующий:

• Срабатывание СДУ. Работа может запускаться автоматически после поступления сигнала от датчиков, либо после нажатия на тревожную кнопку. Первый вариант дороже, но более надежен, особенно если возгорание может потенциально произойти в ночное время, когда на объекте никого нет.
• Активация рабочих механизмов СДУ. Это может быть как ограничение вентилирования помещения, так и наоборот активный запуск процесса притока воздуха.
• Организация эвакуации людей с объекта. Часто СДУ может соединено с системами экстренного оповещения. В таком случае включается дополнительное освещение, а ответственный персонал начинает указывать на то, как именно стоит покидать объект.
• Отвод дыма. Он выводится на улицу, смешивается с воздухом, не представляет опасности для человека.

Что входит в состав СДУ

Это комплекс, который включает в себя сразу несколько ключевых элементов. Они должны работать слаженно, чтобы все детали друг друга дополняли. Среди основных составных частей есть следующие:

• Клапаны. Они приспособлены для удаления дыма, встречаются в продаже под названием дымоприемных устройств.
• Вентилятор. Отличается мощностью, вариантом установки, уровнем шума. Это специальное оборудование с повышенным уровнем огнестойкости, химической защиты. Исключается вероятность развития коррозии, других типов повреждений от дыма, температуры. Работают как на вытяжку, так и на втягивание свежего воздуха внутрь помещения.

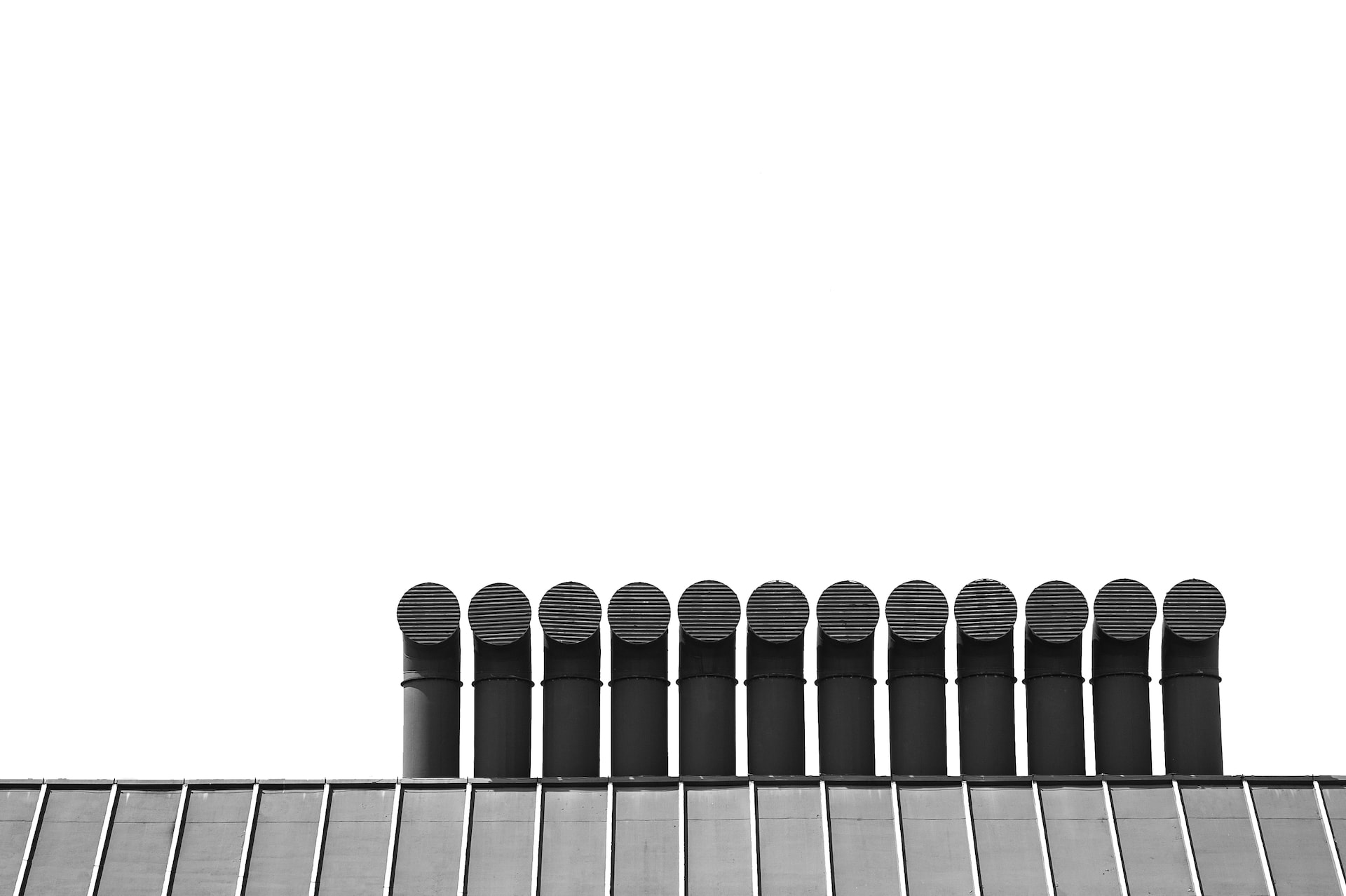

• Каналы для дымоотвода. Внутри объекта могут обустраиваться специальные магистральные каналы, шахты.
• Управляющие элементы. Чтобы не допустить опасного повреждения, размещение проводится внутри вентиляционного короба с высоким уровнем огнестойкости.

Как проводится проектирование

Чтобы установить СДУ важно подготовить подробный проработанный проект. Исключений не так много. Проектирование исключается в том случае, если на объекте уже установлена система для газового или порошкового автоматического пожаротушения. В списке ограничений — объекты с площадью менее 200 квадратных метров.

При проектировании учитываются требования таких документов, как СП 60.13330 «СНиП 41-01-2003», НПБ 250-97, 239-97, 241-97, 253-98 и СП 7.13130.2013.

Во время разработки проекта учитываются следующие параметры:

• Общая площадь помещения.
• Потенциальная опасность пожара.
• Требования по удалению дыма, либо ограничения возгорания внутри замкнутого пространства.
• Потребность в установке дополнительного взрывозащищенного оборудования.

Анализируется и то, в каком состоянии на данный момент находятся инженерные сети, проводка, вентиляция. Делаются выводы о том, нужны ли модернизация, ремонт и решение других задач.
