Виды и применение клиновых ремней

Различные виды клиновых ремней используются для обеспечения работы ременных передач. Изделие передает крутящий момент и приводит всю систему в функционирующее состояние.

Применение клиновых ремней

Главное их преимущество — способность работать со значительно большими нагрузками, чем стандартные плоские клиновые ремни. Это достигается благодаря увеличению контактного пятна без повышения диаметра шкива.

Основная область применения — ременные передачи станков, различных механизмов и промышленного оборудования.

Преимущества

Производители часто применяют продукцию при создании техники по нескольким причинам:

• Большая дальность передачи крутящего усилия. Этот параметр во многом сравним с цепными передачами, но ремни существенно меньше и не так сильно нагружают конструкцию как металл.
• Низкий уровень шума. Использование резины дает возможность гасить шум и снижать вибрацию.
• Отсутствие дополнительного ухода. Все что нужно — регулярно осматривать поверхность, чтобы контролировать износ, вовремя поменять изделие на новое.
• Простое устройство. Это сильно уменьшает стоимость изготовления не только ремня, но и передачи, с которой он будет использоваться.
• Работа с большими нагрузками. Даже если на шкив передается усилие, превышающее установленные параметры, это будет приводить исключительно к его прокручиванию. Вероятность разрыва минимальная.

Виды клиновых ремней

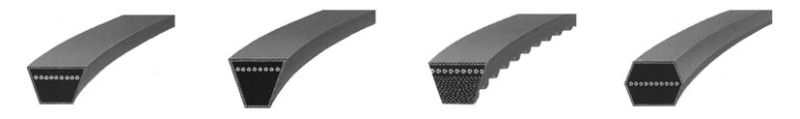

Существует четыре типа ремней:

• Стандартные. Из резины, имеют хорошие показатели термостойкости.
• Узкоклиновые. Стабильно держатся на подготовленном для них месте, повышают эффективность передачи.
• С фасонным зубом. Могут использоваться в передачах со сложным строением, хорошо защищены от механического износа и различных внешних угроз.
• Шестигранные. Очень прочно фиксируются на передаче, хорошо справляются с сильными нагрузками, редко слетают.

Кроме формы сечения, также отличаются размеры и другие параметры.

Маркировка клиновых ремней

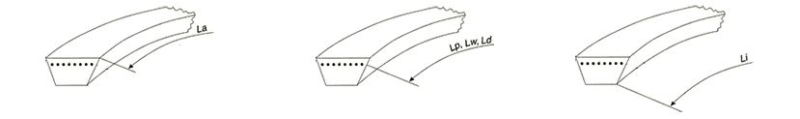

Когда вы знаете тип изделия, нужно обратить внимание на один из его главных показателей — длину. Так как возможно треугольное или трапециевидное сечение, существует несколько буквенных маркировок:

• L или LA. Указывает на длины по верхней стороне.
• LW, LP, LD. Рабочая длина, отмеренная по корду.
• LI. Показатель с внутренней стороны.

Также предусмотрены специальные обозначения по ГОСТ, DIN, ISO и RMA. Рассмотрим каждое из них.

Маркировка по ГОСТ 1284-89

Этот вариант обозначения предусмотрен для продукции, которая выпускается в России и странах СНГ. Часто можно увидеть обозначение и на китайской продукции.

В наименовании вы найдете сочетание букв и цифр. Литеры показывают тип профиля, рядом ставятся цифры — расчетная длина.

Обозначение по DIN 2215

Ставится на европейские товары. Это два числа, разделенные «х». Первое — номер профиля, второе — длина по внутренней грани.

Обозначение по ISO 9001:2008

Во многом маркировка соответствует ГОСТ, только буквы будут латинскими. Обозначение состоит из трех слагаемых:

• Тип профиля.
• Расчетная длина.
• Маркировка длины.

Указание параметров по RMA

Также включает всего две составляющие. На первом месте тип профиля, на втором, внутренняя длина. Характеристика дается в дюймах.

Пример обозначения профиля клинового ремня, где:

• W_a — ширина по верху, мм;
• W_p — расчетная ширина, мм;
• W_i — ширина по основанию, мм;
• T — высота сечения, мм.

Измерение длины изделия

Этот параметр отражается на типе передачи, с которой можно использовать изделия. Замеры проводятся в зависимости от того, из какой страны поставляется вам товар:

• Россия, страны СНГ, Китай. Все замеры стоит выполнять по корду, либо с внешней или внутренней стороны.
• Европа, США. Меряется внутренняя грань.

Все замеры проводятся с использованием стандартных инструментов. Главное — не натягивать изделие, позволить ему находится в свободном положении.

Что учесть при выборе

Перед тем, как искать подходящую модель, нужно внимательно изучить документацию на ваше оборудование. В ней указывается, с какими ремнями работает передача, есть ли какие-то дополнительные требования по форме и сечению.

Проще понять, какой перед вами вариант товара по его маркировке. Там указываются все основные данные, которые потребуются для выбора.

Если по каким-то причинам не оказалось в продаже модели с нужными характеристиками, стоит присмотреться к аналогам. Наиболее близкие варианты есть в каталоге любого производителя.

Длина стандартизируется, потому если вы делаете заказ у официального поставщика, проблем возникнуть не должно. Главное отличие продукции от разных брендов — длительность использования, скорость износа.

На каких производителей стоит обратить внимание

Все бренды на рынке можно разделить по степени «премиальности». Меняются материалы, длительность использования, скорость износа.

В высоком ценовом сегменте работают такие поставщики, как ContiTech, GATES, BANDO, Optibelt. Менее дорогие модели предлагают STOMIL, TOP DRIVE и Rubena.

Большинство российских и китайских заводов выпускают продукцию в сегменте «эконом». Но можно и среди них найти надежные, качественные варианты с большим рабочим запасом.

В каталоге нашей компании собраны товары от проверенных производителей клиновых ремней. Обратитесь к нам, чтобы узнать больше о главных технических характеристиках, получить подробную консультацию. Организуем быструю доставку и дадим все официальные гарантии.
